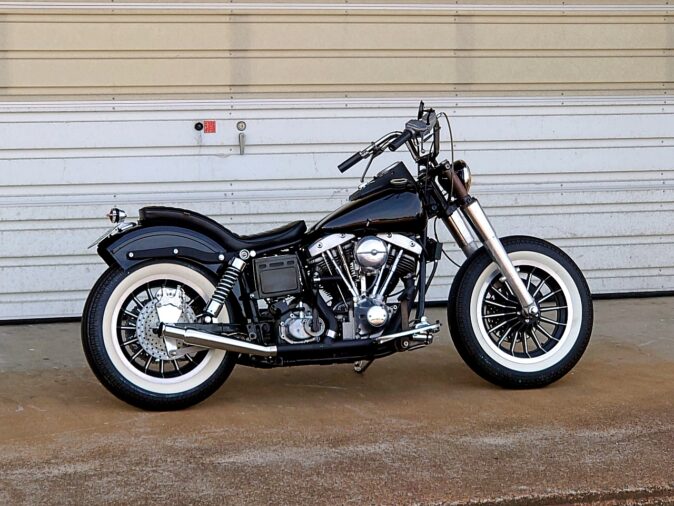

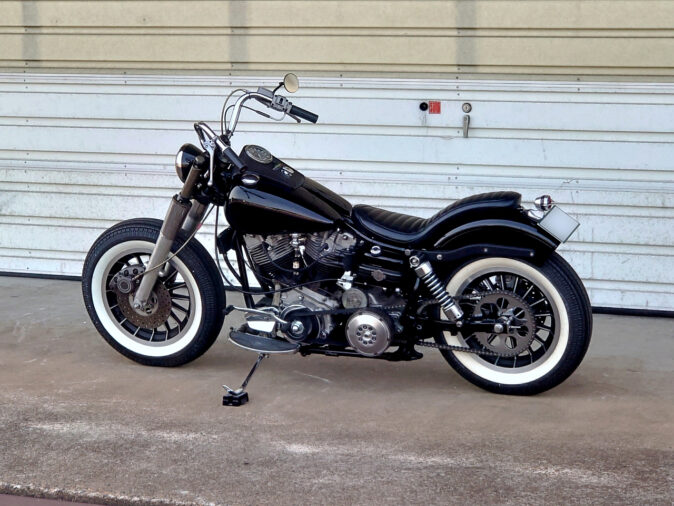

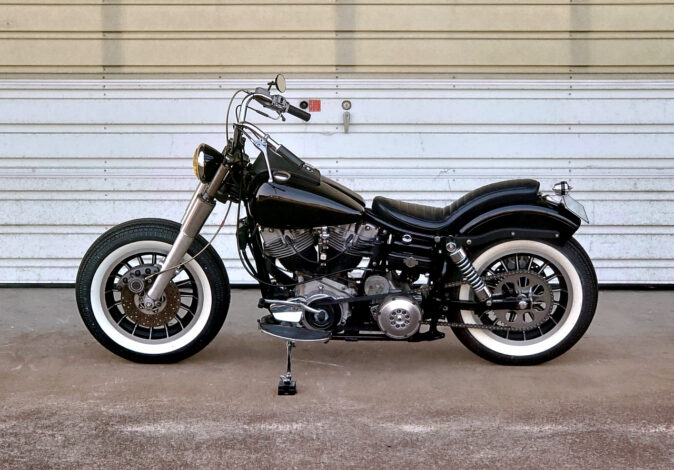

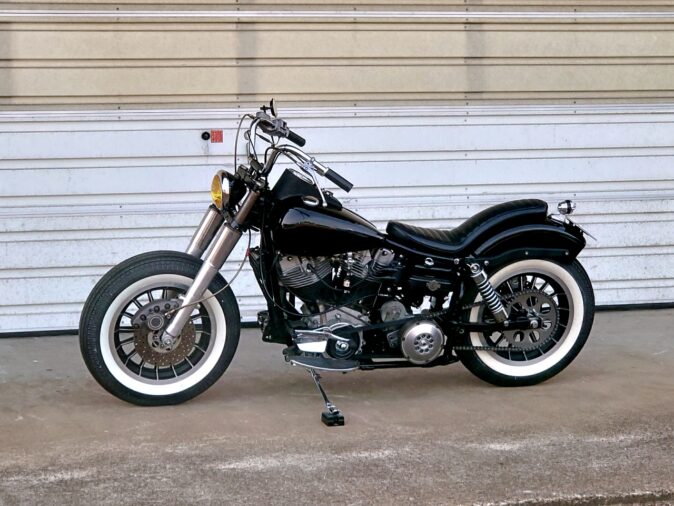

1977年式FLH ボバーカスタム

カスタム箇所　Pick Up

ヘッドライト周辺

・5-3/4inヘッドライト(スポットライト)＆イエローレンズ＋国産LEDバルブ
・マウントブロックワンオフ

ボブタンクとメーターダッシュのボリュームに合わせ、レンズ径は5-3/4inながらケースはベーツタイプよりも一回り大きなスポットライトタイプを選択。

よく見かける板状ブラケットを併用すると見た目がやや煩雑になり、マウント位置が高めになってしまいます。
今回は低く奥まった位置にマウントしたかったので、マウントブロックをワンオフ製作。
メーターダッシュとライトの頂点で車体と平行にアライメント。

もちろん光軸調整にも完全対応し、LEDバルブでトンネルや夜間でも不安なし。

ハンドルスイッチ

・2%er ハンドルリングスイッチ
・ステンレス製ボタンスイッチ
・？？？

従来のスイッチ小型化といえばハンドルバーへの穴開け、配線中通しが必要でした。
しかしネジ留めのスイッチケースは角度調整が出来ず、バー本体の交換ともなれば再度同じ作業＝費用＆手間が必要…という拡張性の低いものでもありました。

今回使用したスイッチはクランプ式マウントのため、自由に脱着・角度調整が可能です。
ちなみに7/8in・1inバーの共用ですが、1inバーにマウントすると恐ろしく隙間が開くため、フライス盤にてクランプ部を切削加工しています。

そして今回のセットアップの真価がこちらです↓

View this post on Instagram

A post shared by オーバーロードマシナリー【ショベルヘッド/アイアンスポーツ/ハーレー専門店@新潟新発田】 (@overload_machinery)

ウインカー・ホーン・ヘッドライトの全操作がこの二つのボタンに集約されるため、超シンプルです。が、残念ながら公道走行不可のショーバイクパーツとなります。

ウインカー

・Kellermann:ケラーマンバレットアトー

リアは毎度おなじみのバレットアトーをスイングアーム端部にマウント。
もはや目立たないどころか”ステルス”です。車体のシルエットがより引き立ちます。

フロントは車検対策と固定方法の関係でフロアボード前端にマウント。
バルブ式ウインカー以上の明るさで視認性抜群。

エアクリーナー

・FORK TRA126 3Dラウンドエアクリーナーマーシャル

エアクリーナーは装着率の高いFORK 3Dラウンドシリーズから”マーシャル”を選択。
実にジャストなサイズ感で、水平に伸びるモールディングがシックな雰囲気をプラス。
実はこのモールディングが次のパーツ選びに関係することに…。

テールライト

・Motone Bel Air テールライト

既製品でボバーに合いそうなテールライトというとデザインが限られてきます。
エアクリの雰囲気に通じる物を探した結果、このテールライトがベストマッチ。
”Bel Air”の名の通り、円錐からリブが伸びた造形は、航空機デザインの影響が強かった50’sのアメ車のディテールを感じさせます。

偶然にもエアクリ＆テールでデザインが揃ったので、どうせならマウントも拘りたい…
となってしまい(悪癖)、お任せで”Bel Air”感のあるマウントをワンオフさせて頂きました。

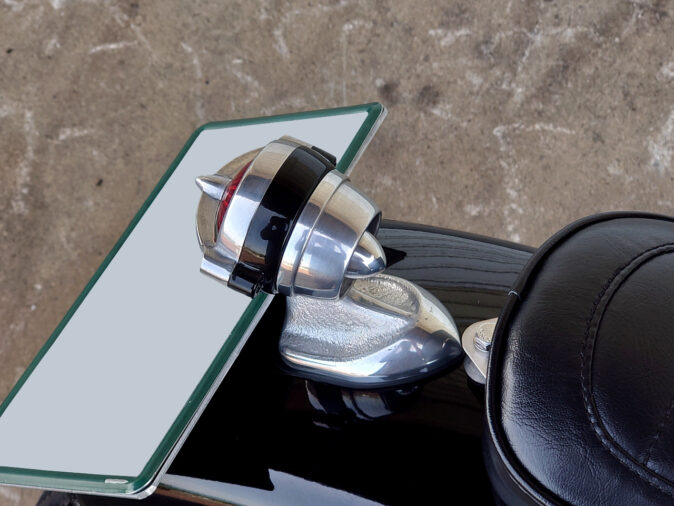

テール本体(黒い部分まで)のマウント部はジェットエンジンのような構成で、中心の円錐と外壁の間は肉抜きしてあります。ちゃんと水抜き穴もありますよ笑

上方から見た図。台座部分は進行方向へ向けた矢じり型となっています。
アメ車のボンネットマスコットのように、動的かつ”Deluxe”なデザインを意識しました。

そのため、固定用のボルトナットは表に出さず、中空構造により配線の中通しを実現。
ナンバーベースも別体で設け、できる限りテール周りの造形を引き立てました。

ちなみに本当のボンマスなら表面仕上げはフルポリッシュ(+クローム)がセオリーです。
が、あえて鋳肌風の部分を作り、分かりやすく旧車の雰囲気を演出(模型でいうケレン味)。
この質感の対比により、デザインの輪郭となるポリッシュ部はさらに強調されます。

オープンプライマリー＆クラッチ

・BDL 1-1/2inオープンベルト
・BDL コンペティタークラッチ

旧車のカスタムでは定番ですね。オープンプライマリーは男のメロン。
カッコエエ以外の理由は不要！(実際は軽量化、整備性向上、減速比変更など理由多数)

クラッチのアップデートについてですが、各部の耐久性の低さや引き摺り・滑り等の動作不良を解消するうえで非常に有効です。

View this post on Instagram

A post shared by オーバーロードマシナリー【ショベルヘッド/アイアンスポーツ/ハーレー専門店@新潟新発田】 (@overload_machinery)

切れが良くなるのはもちろん、発進時の半クラからトルク感が増したように感じます。
これは主に板の枚数、つまり摩擦による力の伝達容量が増えたことに由来します。
同時に一部品が受ける負荷も分散されることで、各部の耐久性が大幅に向上します。

このクラッチは外観にも特徴があります。スプリングが出っ張らずとにかく薄いです。

純正タイプのクラッチハブも独特の雰囲気があり格好良いですが、ナローなチョッパーなどシンプル＆クリーンに仕上げたい場合にも大変おすすめです。

ということで1977年式FLH ボバーカスタムの紹介でした。
機能面を中心に更なるアップデート予定なので、今後が楽しみですね。
