1974年式 XLH1000 キックキット取り付けほか #3

1974年式XLH1000 アイアンスポーツのキックキット取り付け…続きです。

かなり間が空いてしまって申し訳ありません。
前回はキックキットの取り付けが完了したところまででした。

1974年式 XLH1000 キックキット取り付けほか #2

1974年式XLH1000 アイアンスポーツのキックキット取り付け…続きです。前回はクラッチシェルにラチェットプレートを装着しました

今回はキック装着の発端となったセルモーター動作不良の修理等をご紹介します。

ソレノイド周辺の点検

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 27

そもそもスターターリレーがNGのため新品に交換。

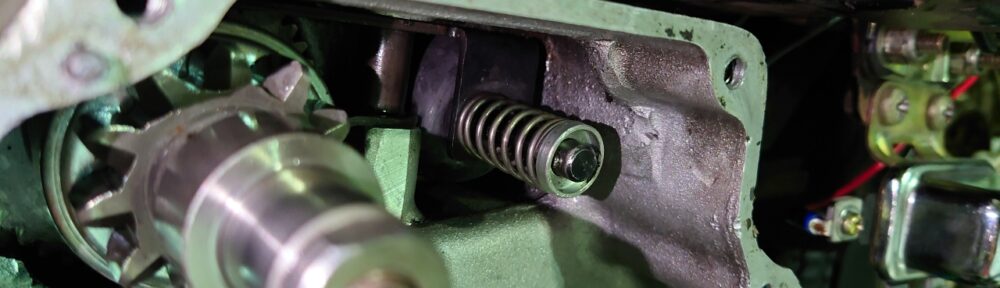

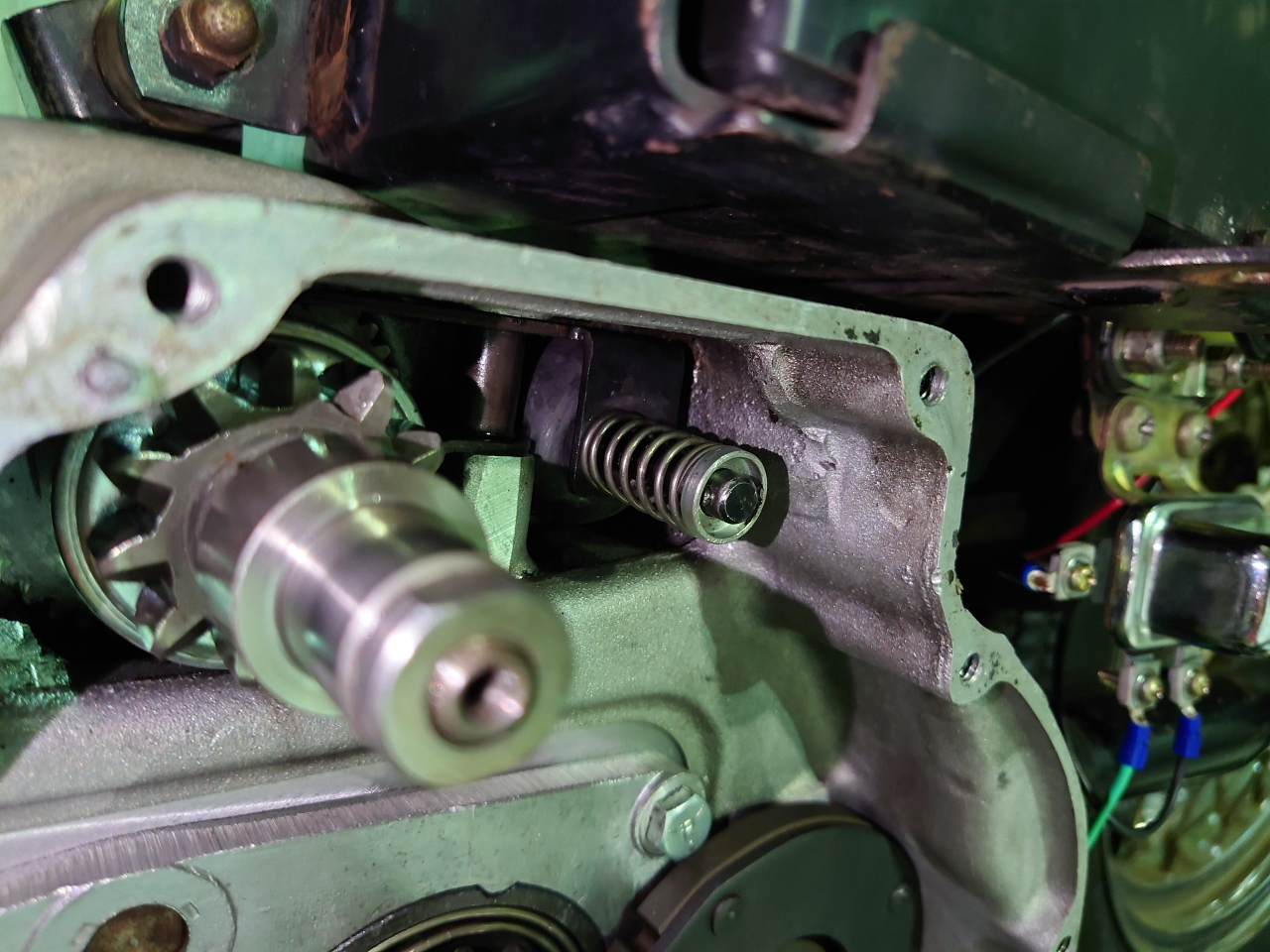

交換後はリレーの動作音は聞こえるものの、ソレノイドが動作している様子がありません。そして画像中央のスプリングがやたら長いような…。

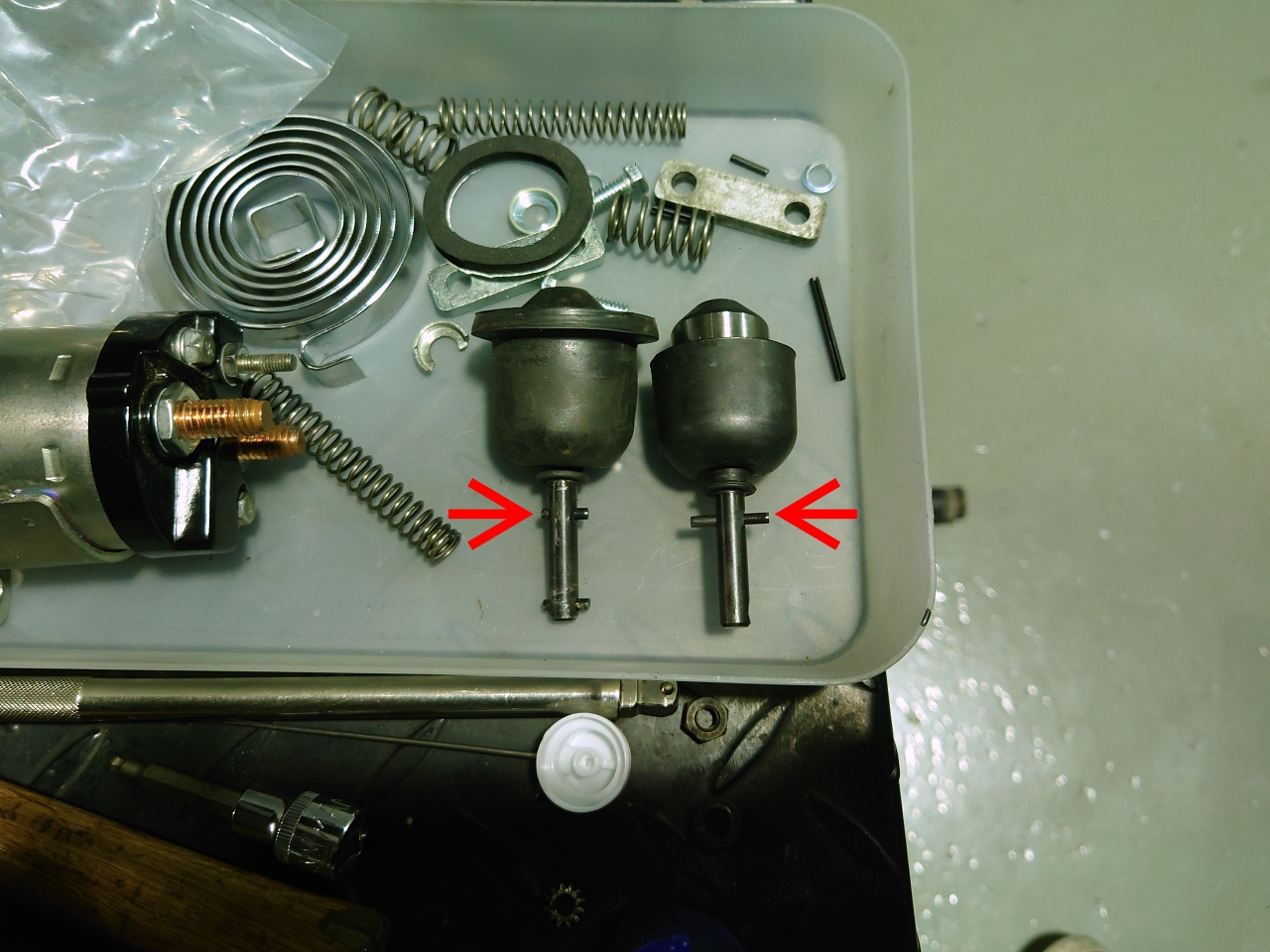

一旦周辺部品を分解した結果、矢印のピンが長さ違いで入っていました。

右が正規品で、ピンの両端がピニオンギアを押し出すアームに接触します。
左は元部品ですが長さ不足のためアームに接触しておらず、ソレノイドが動作してもアームが連動しません。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 28

そしてソレノイドを単体で点検したところ、動作不良を併発していました。

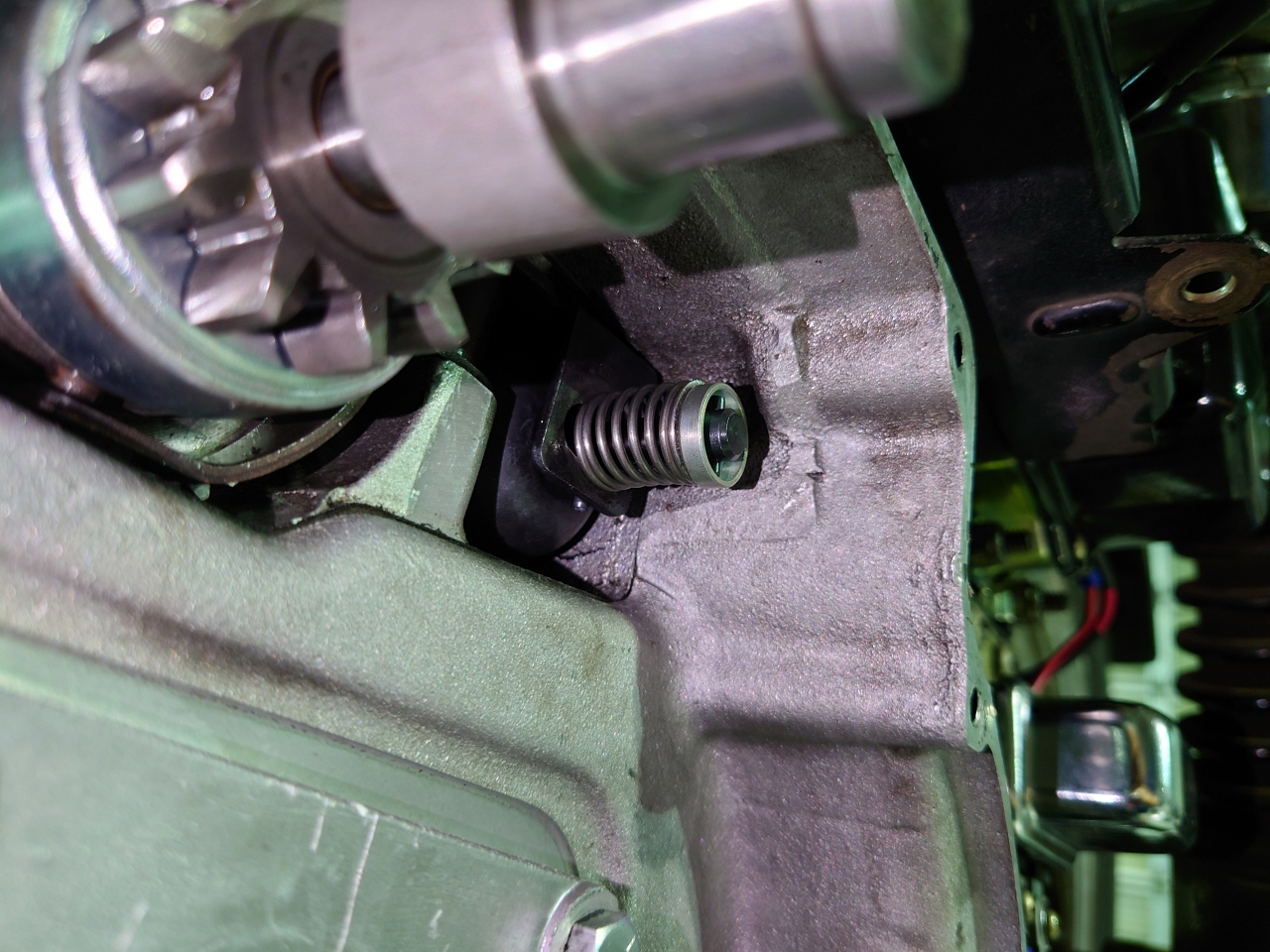

正常品に交換して組み立てたところです。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 31

スプリングはある程度圧縮されているのが正常です。
見えづらいですが、ピンの向きも元の組み方と90°向きが異なります。

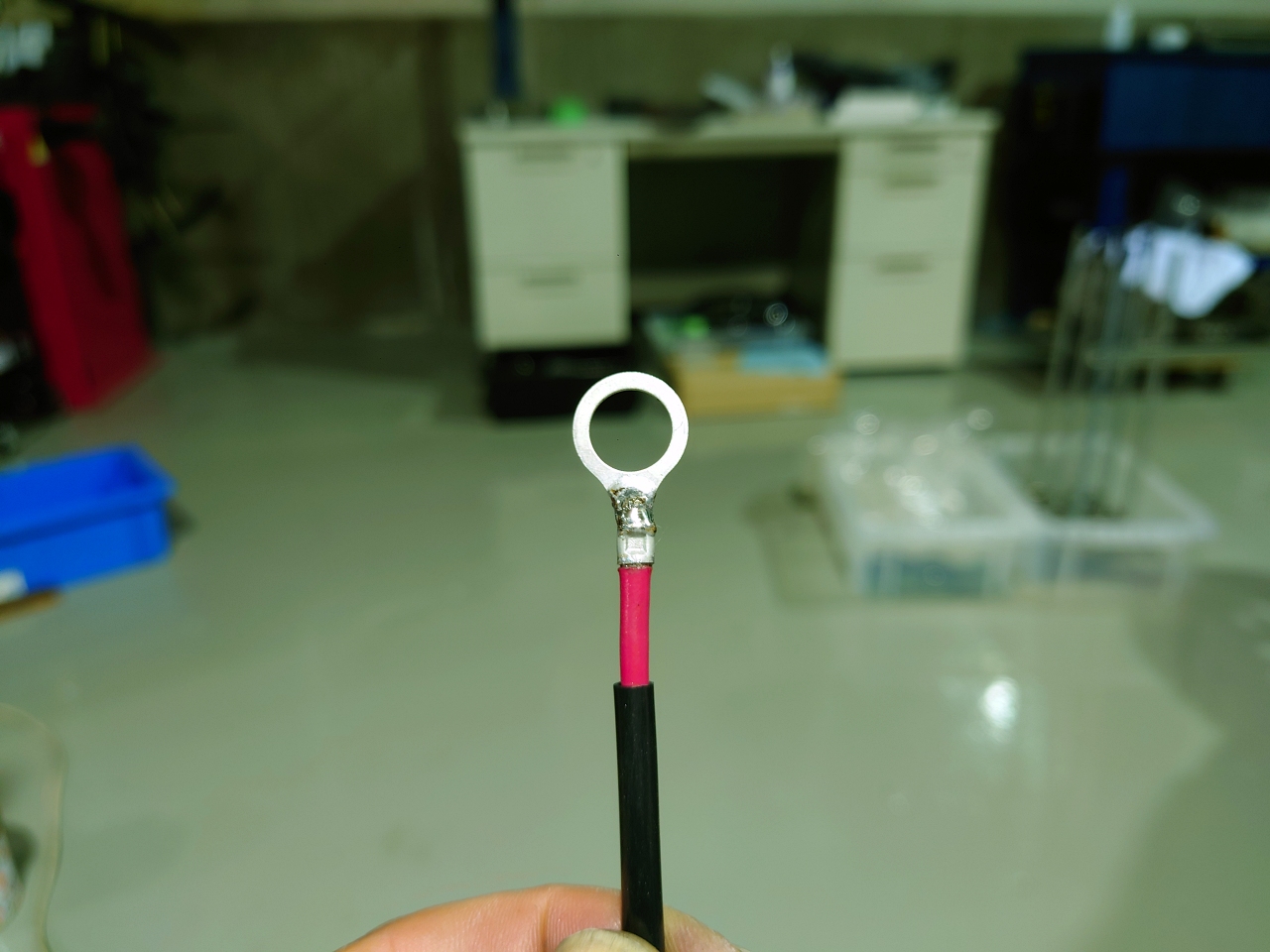

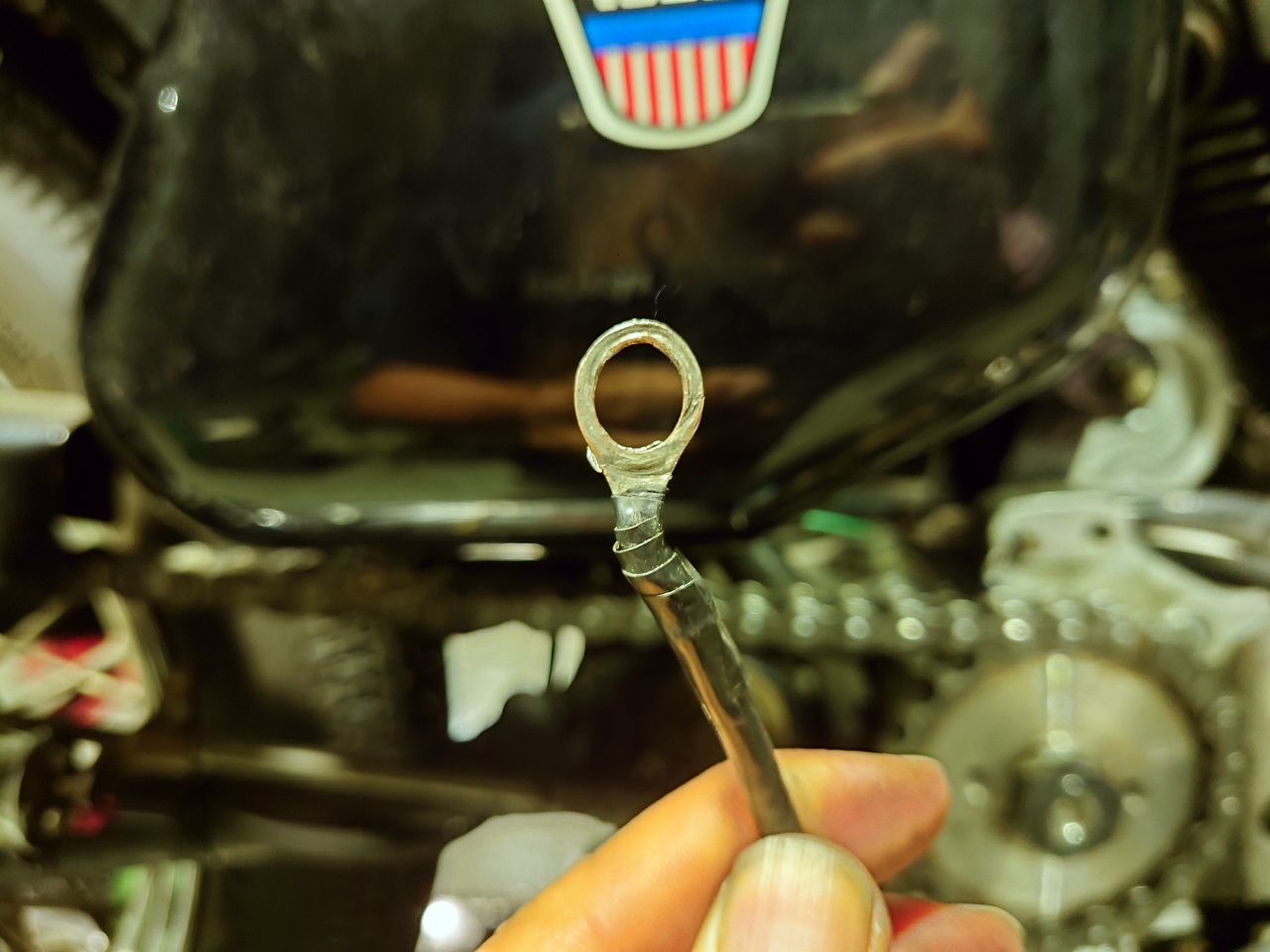

関連する配線各部、劣化や被覆の損傷などまぁまぁ危険な状態でした。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 29

必要に応じて引き直しています。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 30

スターターモーターの点検

入庫時は1.4kwの強化型セルモーターが装着されていました。
純正の出力は約0.6kwですが、不具合が無ければ出力的に問題は無いと思います。
無駄に出力を上げても消費電力と負荷が増えるだけなので、純正に戻します。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 32

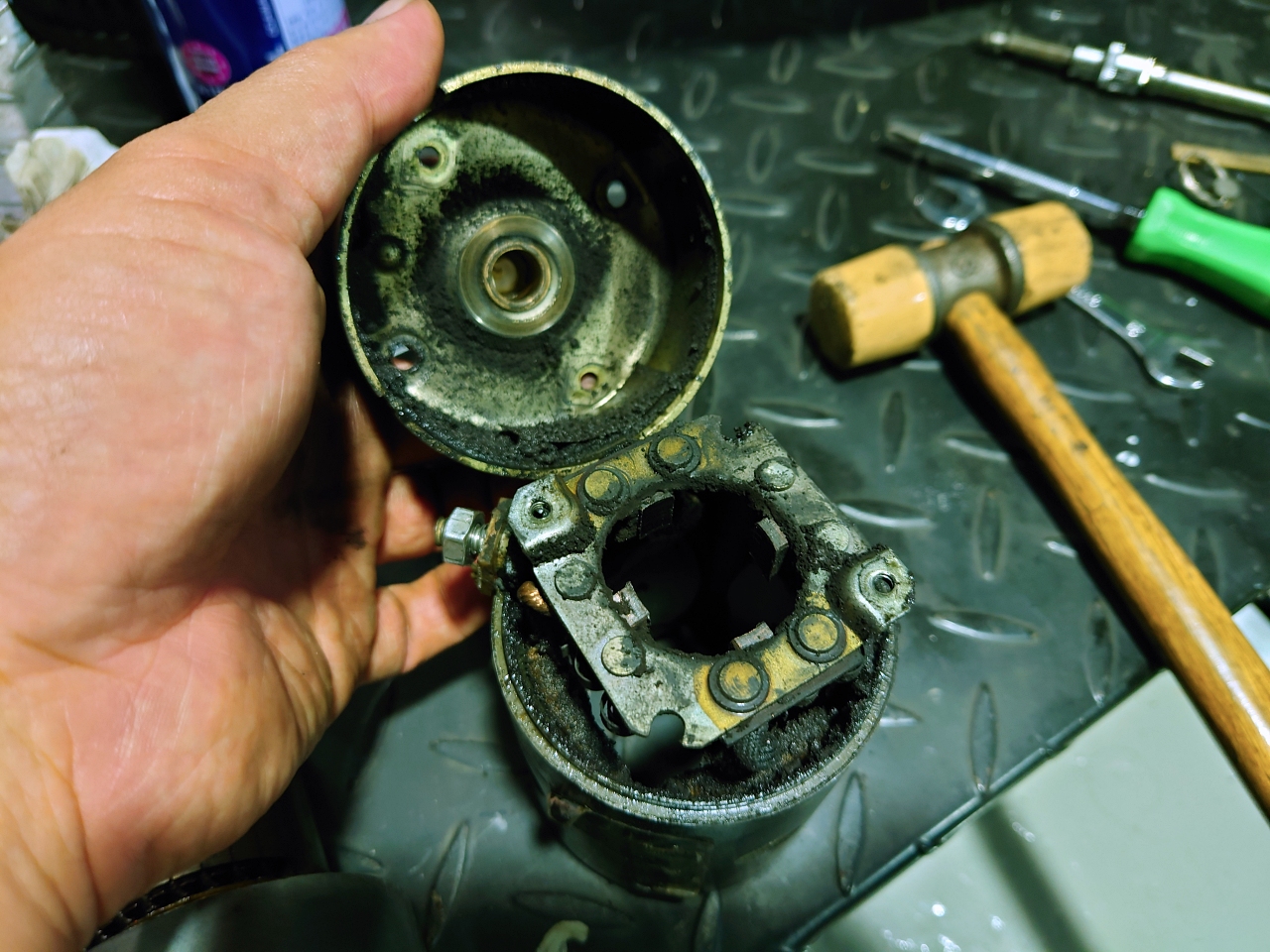

元々装着されていたという純正品、点検のために開けるとこのような状態…。

汚れは洗浄すれば済むのですが、主要な部品が摩耗しています。

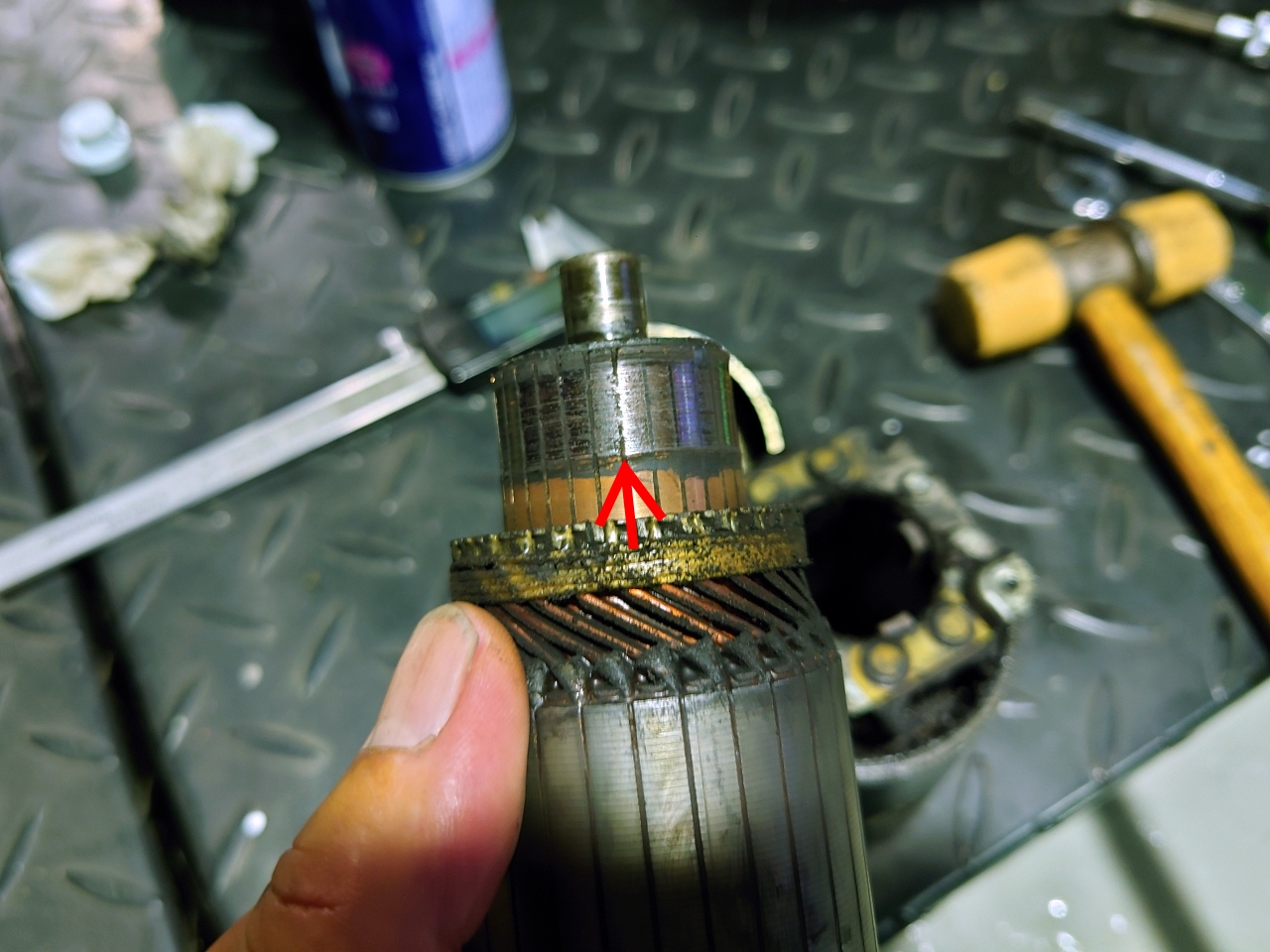

アーマチュアというモーター軸部のコイルですが、矢印部は溝が無いといけません。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 33

溝を掘り直して再使用可能な場合もありますが、修正できない程摩耗しており要交換です。

納車整備段階で発覚していそうな不調ですが、案内すら無かったようでお気の毒でした。
乗り出し費用の違いはこういった部分に反映されます。

幸い同型モーターの中古良品があったのでAssy.で交換となりました。
Assy.交換といっても分解点検は行っています。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 34

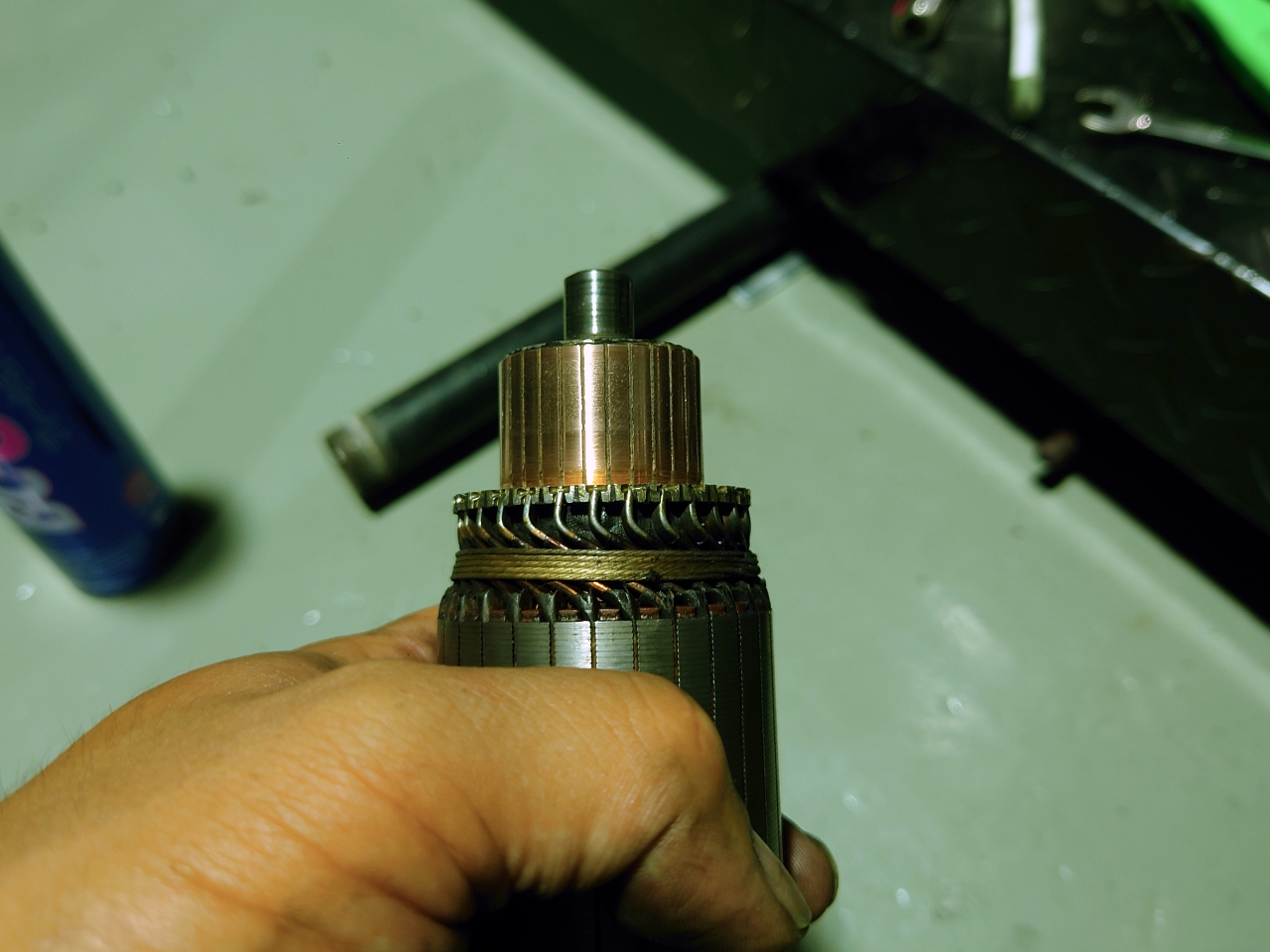

アーマチュアに段付き摩耗は無く、溝もしっかり残っています。

単体で通電して動作確認。

一応動作しても回転が遅い場合は要チェックです。

各部品を組み付けた後、スターターシャフトの最終動作チェック。

ソレノイド・スターターモーター共にしっかり動作するようになりました。
なおアース線も劣化していたので同時に交換しています。大事です。

プライマリードライブ周辺の復元

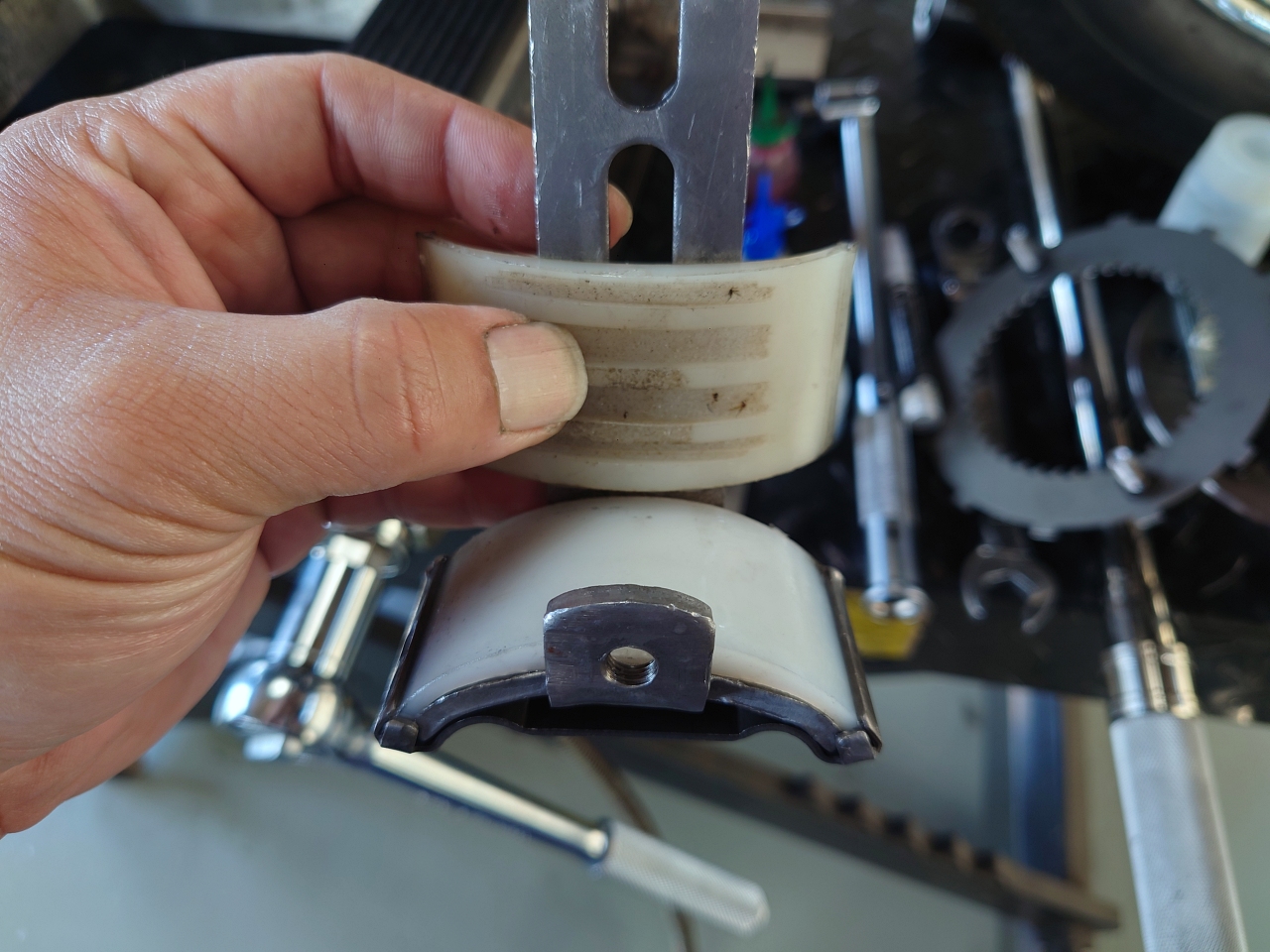

テンショナーのパッドが減っていたので、開けたついでに交換。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 35

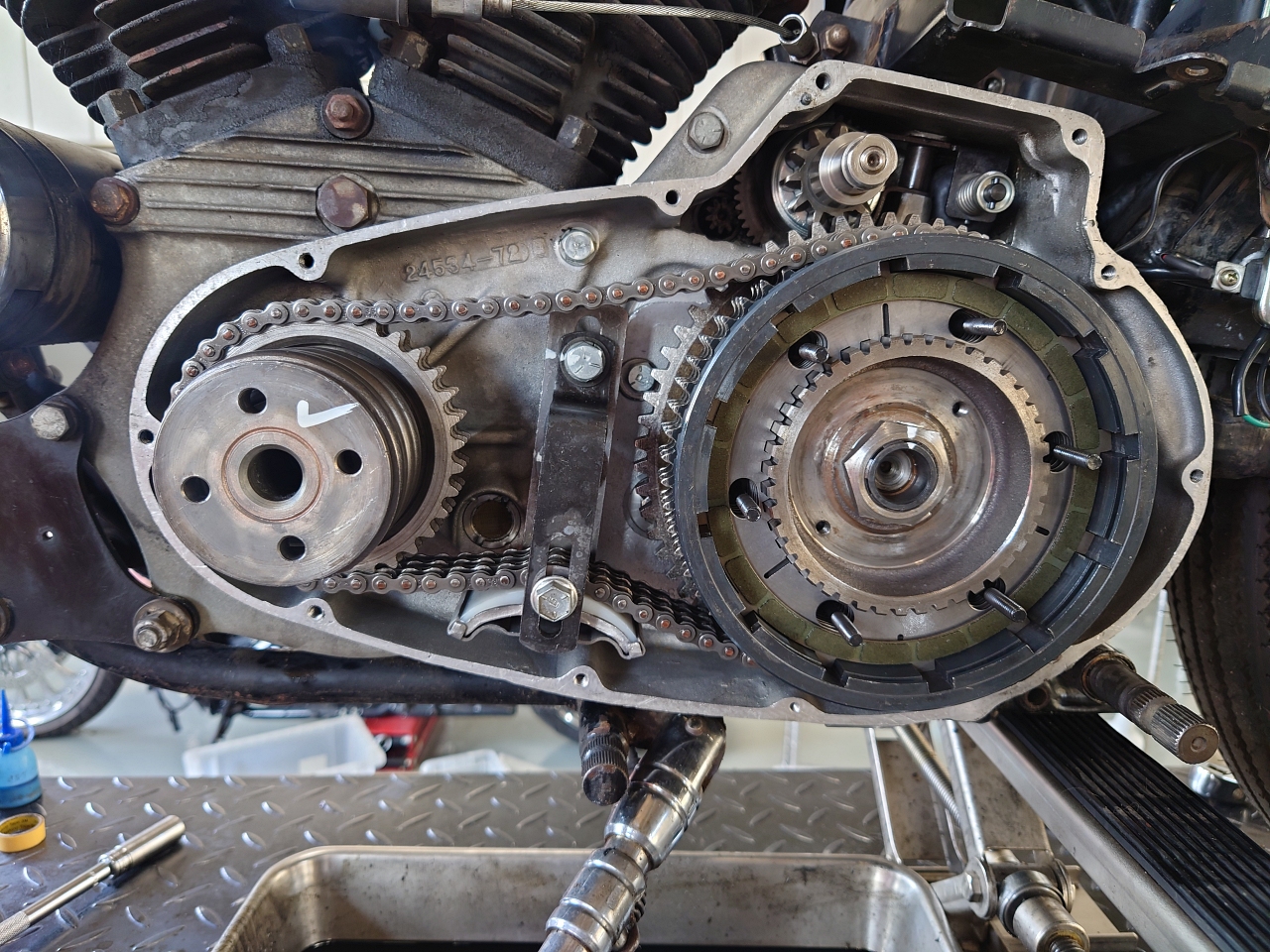

復元していきます。摩擦材が硬化していたクラッチ板も新品に交換しました。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 37

適切なトルク管理に加えてロックタイトで緩み防止を確実に。
ロックタイトを使用しておらず、主要部分が緩んでいる車両が少なからず居ます。

クラッチケーブルアジャスターねじ山修理

プライマリーカバーのクラッチケーブルアジャスター部のねじ山が終了寸前でした。

当店の販売車両では見かけませんが、ねじ山が薄いので意外と多いトラブルなのかも。
また、クラッチケーブルのメーカーや取り回し次第でも負荷が変わります。

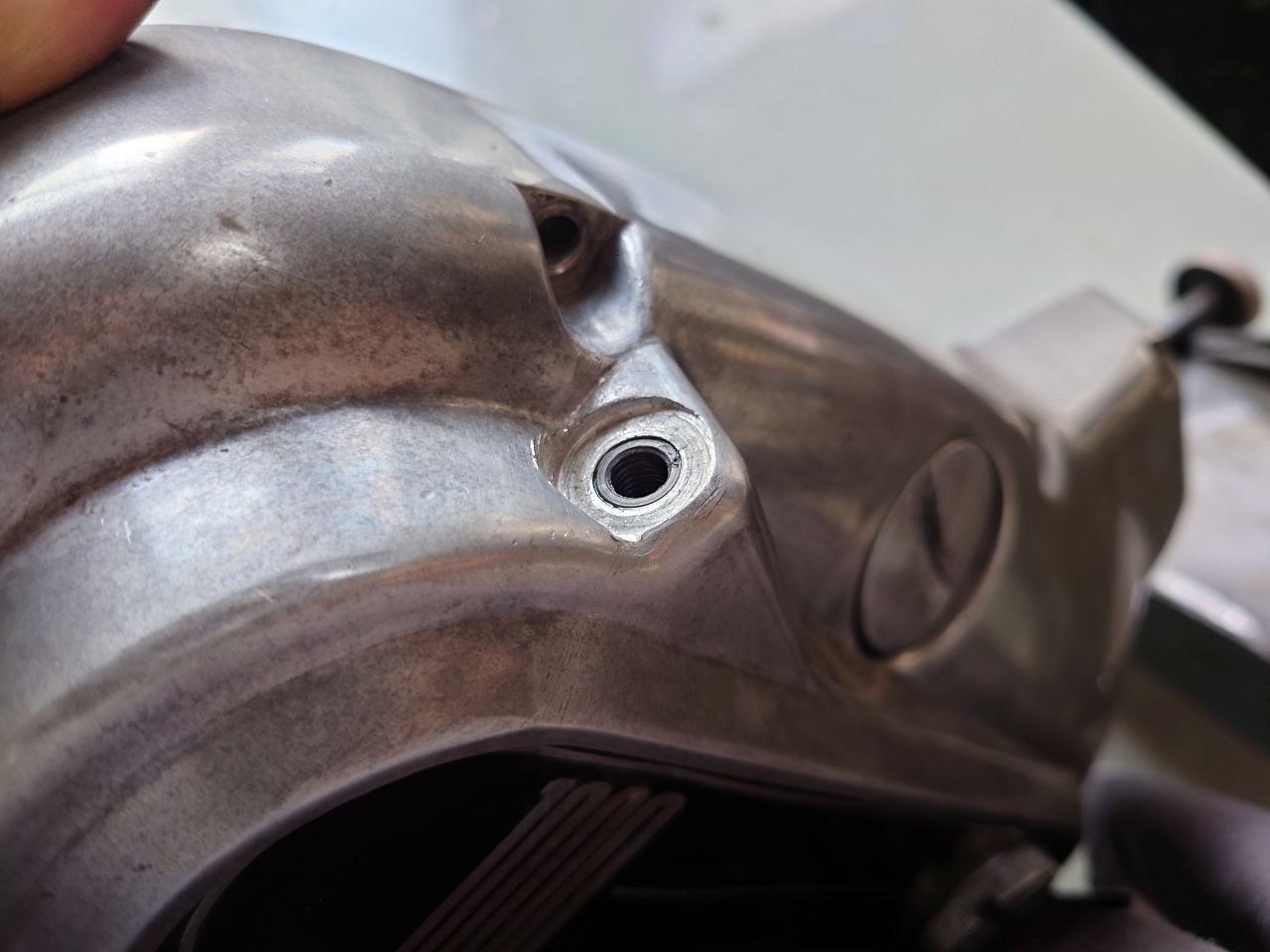

おなじみのタイムサートで補修しておきました。
母材が肉薄とはいえ、多少なりとも強度・耐久性アップが期待できます。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 38

この部分のねじ山補修作業の詳細は下記のリンクもご参照下さい。

1975年式XLCH クラッチケーブルアジャスターねじ山修理

ネタが溜まりまくりなので年明け早々(?)から昨年()の作業紹介です。1975年式 XLCH のクラッチケーブルアジャスターねじ山修理のご依頼を頂きました。

バッテリーの点検

こちらは分解前に撮影したものですが、バッテリーの状態も重要です。
当店では容量を測定できる専用のテスターでチェックしています。

劣化したバッテリーは満充電状態でも新品より容量が下がっています。
スマホのバッテリーも劣化してくると満充電からの持ちが悪くなりますよね。

瞬間的に出力できる電力がセルスタート時の消費電力を下回ると要交換となります。
このバッテリーは多少放電していますが、補充電で再使用可能な状態でした。

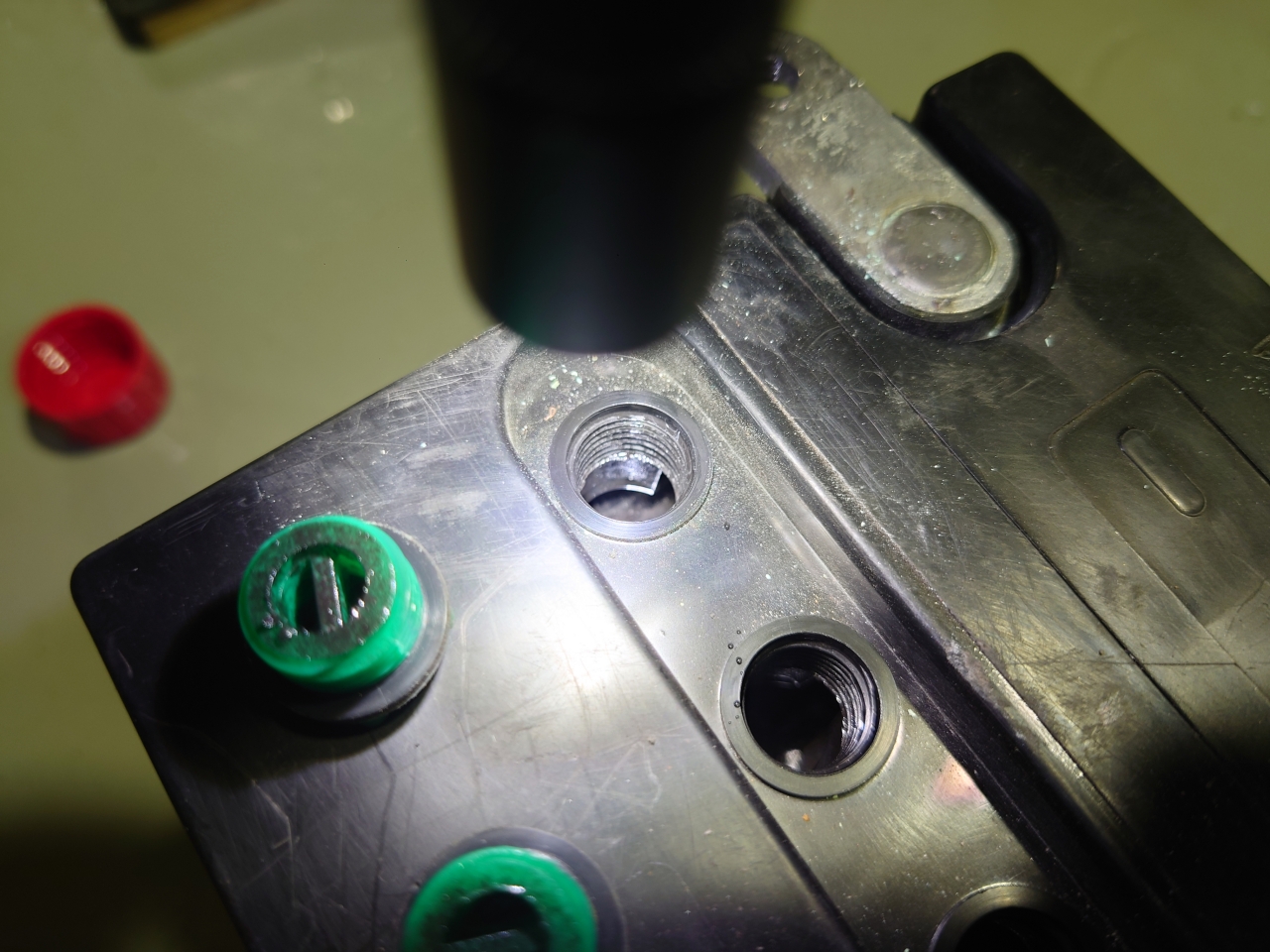

バッテリー液面が下がり気味だったので補水しておきました。

1974 XLH1000 アイアンショベルヘッドスポーツスターキックキットスターターカバーギアブッシング修理加工取り付け 36

開放式バッテリーは水分の蒸発が寿命に影響します。
走行距離や環境によりますが定期的に点検・補水しましょう。

セル＆キックが使用できるようになりましたが…まだ続きます笑

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆
